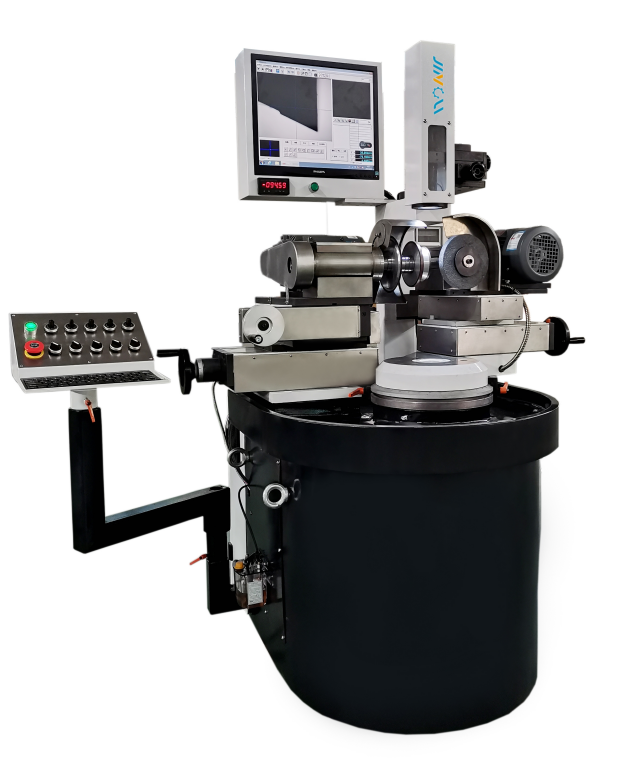

本機床是采用被修砂輪和修整砂輪的材質的不同和轉速差的原理，來實現被修砂輪的形狀修整的。

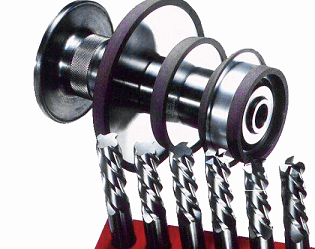

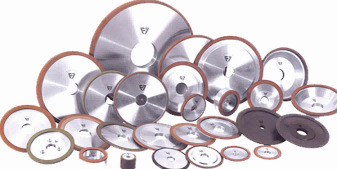

機器本身可以對金剛石砂輪、CBN砂輪及多個砂輪組成的砂輪組，進行簡單且高效的修整，可以修整平面、角度、圓弧以及成型砂輪。
本機器操作簡單、精準度高，具備以下特點：
1、采用精密線性滑軌和滾珠絲桿，又增加了數顯光柵尺，在砂輪修整時，定位精度和寬度尺寸進行隨時調整與測量。
2、兩旋轉軸均采用高精密軸承，已達到旋轉精度和平穩。
3、修整砂輪的轉速、左右擺動速度、擺動行程的大小以及砂輪的位置都可以調整。
4、被修砂輪的轉速是可調，被修砂輪的位置通過十字滑臺進行調整。
5、手動軸添加了圓形光柵，可以更方便更準確的調整修整砂輪的角度。顯示精度為0.05°。
6、CCD攝影裝置，附有15到78倍的放大倍數，可以在工作中測量及檢驗砂輪的圓弧、角度、尖角及尺寸。
7、CCD及光柵尺寸裝置提供了簡易的設定及測量砂輪的寬度、位置以及修整中或修整后的檢驗。測量精度可以達到0.005~0.01mm
|
型號 |
MS-2 |
|
金剛石/CBN砂輪主軸錐度 |
HSK50E-M10*1.25 |
|
金剛石/CBN砂輪最大直徑 |
φ250mm |
|
金剛石/CBN砂輪最小直徑 |
φ60mm |
|
金剛石/CBN砂輪最大厚度 |
25mm |
|
金剛石/CBN砂輪孔徑 |
Φ20/31.75mm |
|
金剛石/CBN砂輪速度 |
720轉/分 |
|
金剛石/CBN砂輪電機功率 |
750W |
|
金剛石/CBN砂輪左右行程 |
120mm |
|
金剛石/CBN砂輪前后行程 |
125mm |
|
修整砂輪（SIC）規格 |
φ180*10*φ31.75mm |
|
修整砂輪（SIC）速度 |
10-3000轉/分 |
|
修整砂輪（SIC）左右擺動次數 |
50次 |
|
修整砂輪（SIC）左右擺動距離 |
0-50mm |
|
修整砂輪（SIC）電機功率 |
750w |
|
左右擺動電機功率 |
15W |
|
修整砂輪角度手動選擇角度 |
±90° |
|
CCD放大倍數 |
15-80倍 |
|
電壓 |
三相 380V/50Hz |
