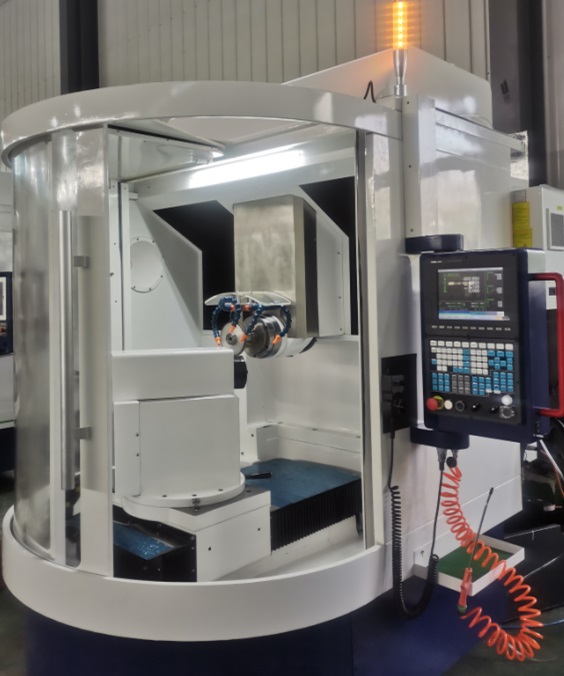

該機床是為磨削φ130*88*1mm圓盤刀片（見工件圖《上刀圖》）而作的專用機床，根據用戶原加工工藝，該機床采用三個數控直線軸X、Y、Z，采用三軸滾珠絲桿（臺灣銀泰），直線導軌（THK）臺灣新代伺服電機。及臺灣新代系統控制器。該機床在Y軸滑臺上裝工件旋轉軸總成。按照工件法蘭結構示意圖裝夾工件，工件旋轉軸總成可根據工件角度手動調整（調整范圍-10--60度）。工件旋轉軸電機采用臺灣新代伺服主軸電機。在Z軸滑臺上安裝電主軸。主軸升降行程200（工件旋轉中心向上100mm,向下100mm）。磨削砂輪通過砂輪桿安裝在電主軸上。在工件軸旁邊安裝砂輪修整器，可對砂輪端面進行修整，保證砂輪型面及砂輪鋒利度（電子手輪進給）。加工時X、Y、Z為數控進給運動將原工藝的手動進給轉變?yōu)閿?shù)控進給。
硬質合金，高速鋼等材質的多種圓盤刀片，外圓及刃口斜面磨削。
|
型號 |
JL150 |
|
X軸行程 |
450mm |
|
Y軸行程 |
400mm |
|
Z軸行程 |
200mm |
|
X軸定位精度 |
0.005mm |
|
Y軸定位精度 |
0.005mm |
|
Z軸定位精度 |
0.005mm |
|
重復定位精度 |
±0.002mm |
|
工件軸功率 |
5.5KW |
|
主軸額定功率 |
7.5KW扭矩15NM（單伸主軸） |
|
主軸轉速 |
0-9000轉/每分 |
|
砂輪桿 |
HSK50E |
|
可安裝砂輪數 |
2片 |
|
最大砂輪直徑 |
Φ150mm |
|
工作氣壓 |
0.6~0.8MPa |
|
冷卻液流量 |
75L/min |
|
冷卻液水箱 |
簡易紙帶過濾水箱 |
|
設備額定功率 |
約18KW |
|
設備外形尺寸 |
2000×1500×1800（長×寬×高） |
|
設備總質量 |
3T |
